一、鄭州冷補料生產(chǎn)過程

生產(chǎn)冷補料所需設(shè)備一般借用生產(chǎn)熱料的瀝青拌和樓來完成。

1、拌合前的準備——鄭州冷補料生產(chǎn)過程

（1）檢測原材料

報送瀝青、集料檢測報告。瀝青、石料必須符合要求。如果石料級配有新變化，則需重新進行篩分及配合比設(shè)計。

（2）清空拌合樓各倉內(nèi)的石料及粉塵。

（3）將拌合樓加熱至拌合溫度，使機械內(nèi)部干燥。

2、瀝青混合液生產(chǎn)——鄭州冷補料生產(chǎn)過程

加熱瀝青至熔化(130℃-140℃為宜)，按比例加入冷補液、柴油進行充分攪拌。

鄭州瀝青路面施工

3、拌和冷補料——鄭州冷補料生產(chǎn)過程

（1）采用推薦級配或常用級配，將集料輸送至拌合樓內(nèi)，通過干燥器檢測集料溫度，溫度應(yīng)控制在65℃左右。

（2）正式生產(chǎn)前，從拌合樓檢測干拌混合料級配是否符合要求。

（3）混合料級配確認后，當集料達到規(guī)定溫度，即可加入瀝青混合液，進行充

分拌合，確保集料完全被混合液裹覆（25秒或更長）。

4、拌和產(chǎn)品現(xiàn)場直觀檢驗——鄭州冷補料生產(chǎn)過程

（1）在一張平整、干燥、白色紙上做吸油試驗，以檢驗瀝青用量。允許樣品輕微變涼，將試樣放在紙上一分鐘后迅速移走樣品，觀測紙上瀝青殘余，紙上應(yīng)留下石子印痕（大約30%~70%），且不連續(xù)。如出現(xiàn)嚴重墨跡，說明瀝青用量偏多，減少瀝青用量0.25%，重新生產(chǎn)并進行試驗。

（2）用蒸餾水做水損（剝落）試驗。允許樣品輕微變涼，取少量樣品放入蒸餾水的杯中浸泡，觀察剝落情況。如果出現(xiàn)剝落現(xiàn)象，則對拌合集料的溫度提高5℃，使石料表面更干燥，但溫度不宜太高。

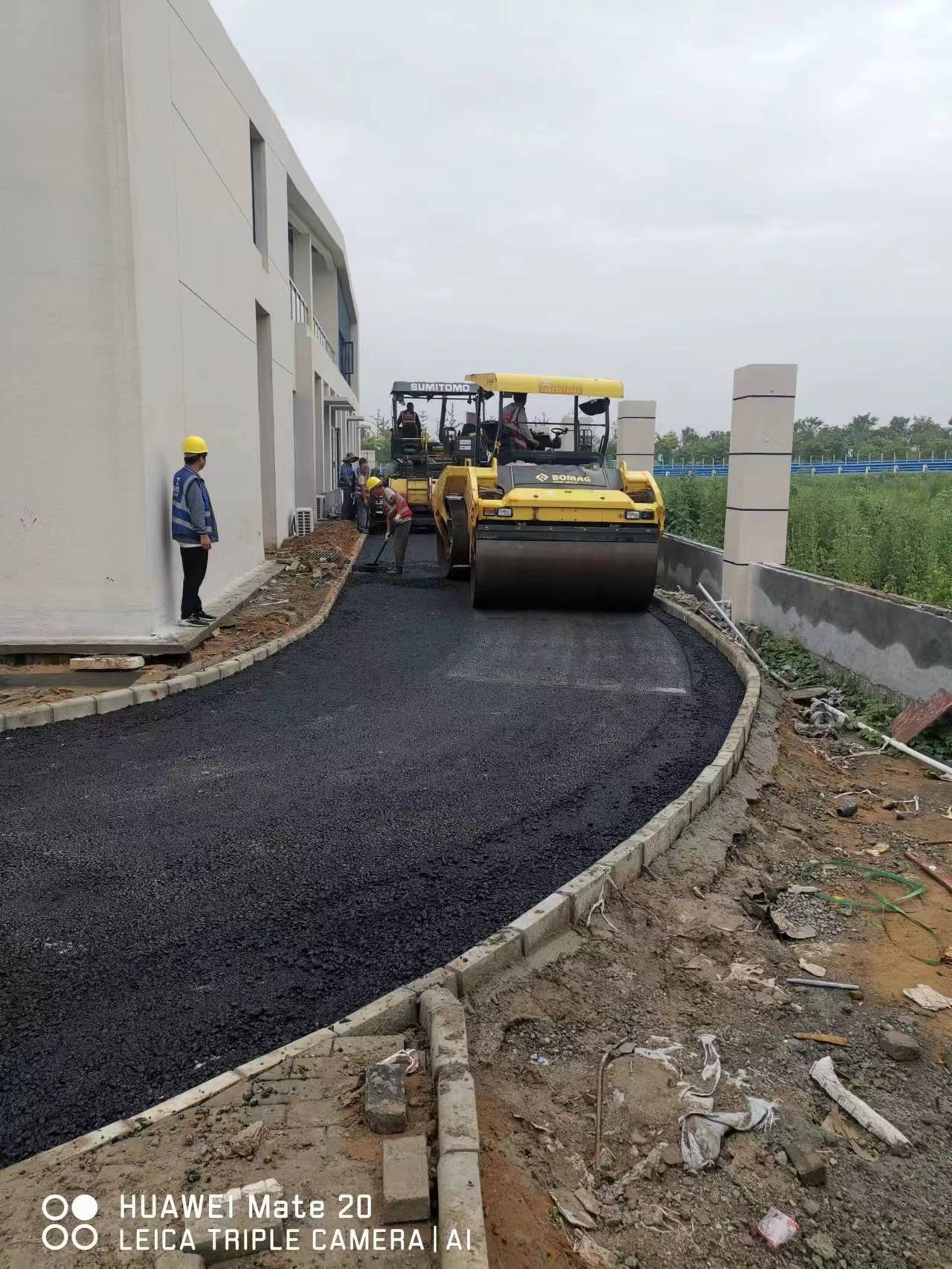

鄭州瀝青路面碾壓
