1、鄭州AC-13C瀝青混合料的壓實(shí)成型

（1）瀝青混合料的壓實(shí)是保證瀝青面層質(zhì)量的重要環(huán)節(jié)，應(yīng)選擇合理的壓路機(jī)組合方式及碾壓步驟。為保證壓實(shí)度和平整度，初壓應(yīng)在混合料不產(chǎn)生推移、開裂等情況下盡量在攤鋪后較高溫度下進(jìn)行。初壓嚴(yán)禁使用輪胎壓路機(jī)，以確保面層橫向平整度。在石料易于壓碎的情況下，原則上鋼輪壓路機(jī)不開振，以輪胎壓路機(jī)碾壓為主。

（2）壓路機(jī)應(yīng)以緩慢而均勻的速度碾壓，壓路機(jī)的適宜碾壓速度隨初壓、復(fù)壓、終壓及壓路機(jī)的類型而別，按表九選用。

（3）為避免碾壓時(shí)混合料推擠產(chǎn)生擁包，碾壓時(shí)應(yīng)將驅(qū)動輪朝向攤鋪機(jī)；碾壓路線及方向不應(yīng)突然改變；壓路機(jī)起動、停止必須減速緩行，不準(zhǔn)剎車制動。壓路機(jī)折回不應(yīng)處在同一橫斷面上。

（4）在當(dāng)天碾壓的尚未冷卻的瀝青混凝土層面上，不得停放壓路機(jī)或其他車輛，并防止礦料、油料和雜物散落在瀝青層面上。

（5）要對初壓、復(fù)壓、終壓段落設(shè)置明顯標(biāo)志，便于司機(jī)辨認(rèn)。對松鋪厚度、碾壓順序、壓路機(jī)組合、碾壓遍數(shù)、碾壓速度及碾壓溫度應(yīng)設(shè)專崗管理和檢查，使面層做到既不漏壓、不超壓。

（6）應(yīng)向壓路機(jī)輪上噴灑或涂刷含有植物油隔離劑的水溶液，絕對禁止使用柴油水溶液，噴灑應(yīng)呈霧狀，數(shù)量以不粘輪為度。

（7）壓實(shí)完成12小時(shí)后，方能允許施工車輛通行。

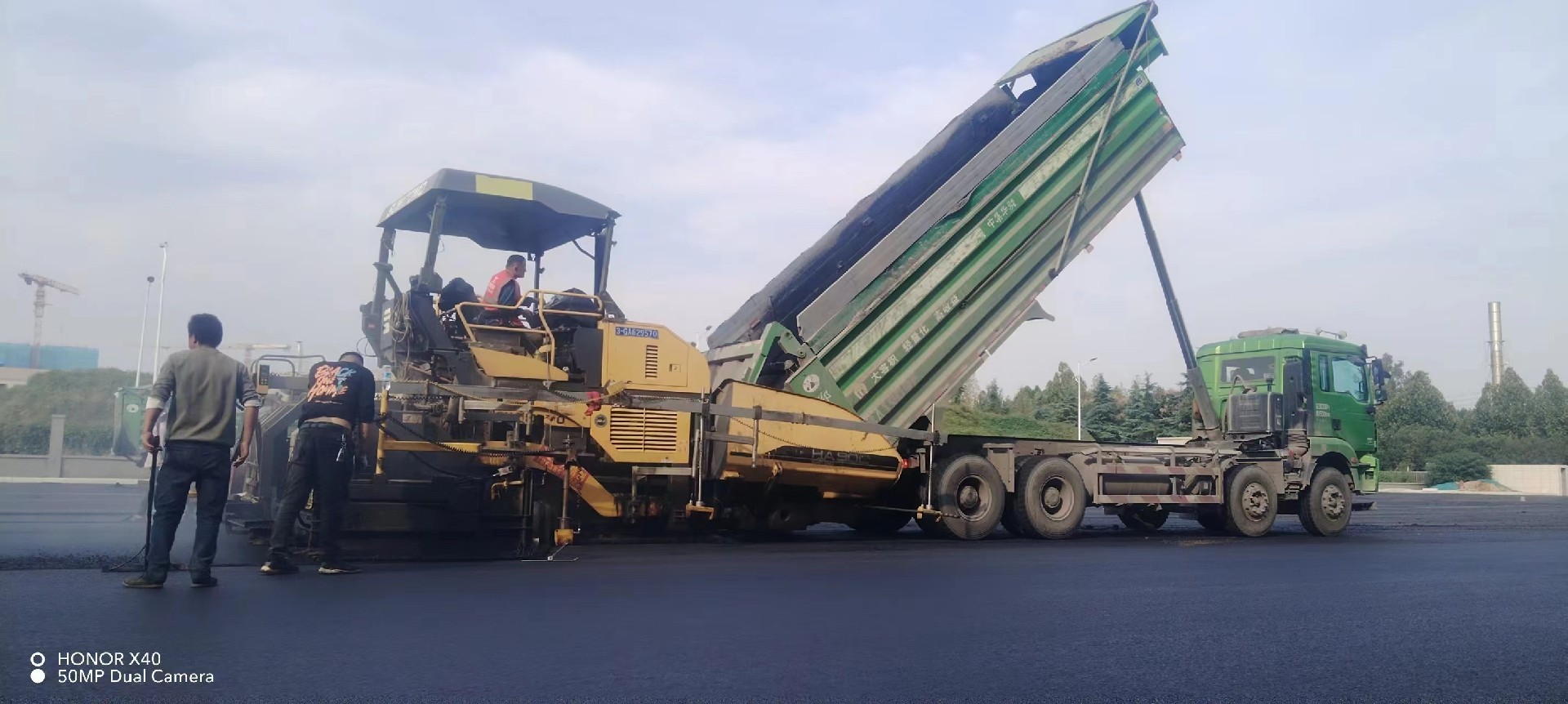

鄭州瀝青路面攤鋪

2、施工接縫的處理——鄭州AC-13C瀝青混合料的壓實(shí)成型

（1）縱向施工縫。采用兩臺攤鋪機(jī)成梯隊(duì)聯(lián)合攤鋪方式的縱向接縫，應(yīng)采用斜接縫。在前部已攤鋪混合料部分留下10 20cm寬暫不碾壓作為后高程基準(zhǔn)面，并有20cm左右的攤鋪層重疊，以熱接縫形式在最后作跨接縫碾壓以消除縫跡。如果兩臺攤鋪機(jī)相隔距離較短，也可做一次碾壓。上下層縱縫應(yīng)錯(cuò)開15cm以上。

（2）橫向施工縫。全部采用平接縫。用三米直尺沿縱向位置，在攤鋪段端部的直尺呈懸臂狀，以攤鋪層與直尺脫離接觸處定出接縫位置，用鋸縫機(jī)割齊后鏟除；繼續(xù)攤鋪時(shí)，應(yīng)將攤鋪層鋸切時(shí)留下的灰漿擦洗干凈，涂上少量粘層瀝青，攤鋪機(jī)熨平板從接縫處起步攤鋪；碾壓時(shí)用鋼筒式壓路機(jī)進(jìn)行橫向壓實(shí)，從先鋪路面上跨縫逐漸移向新鋪面層。

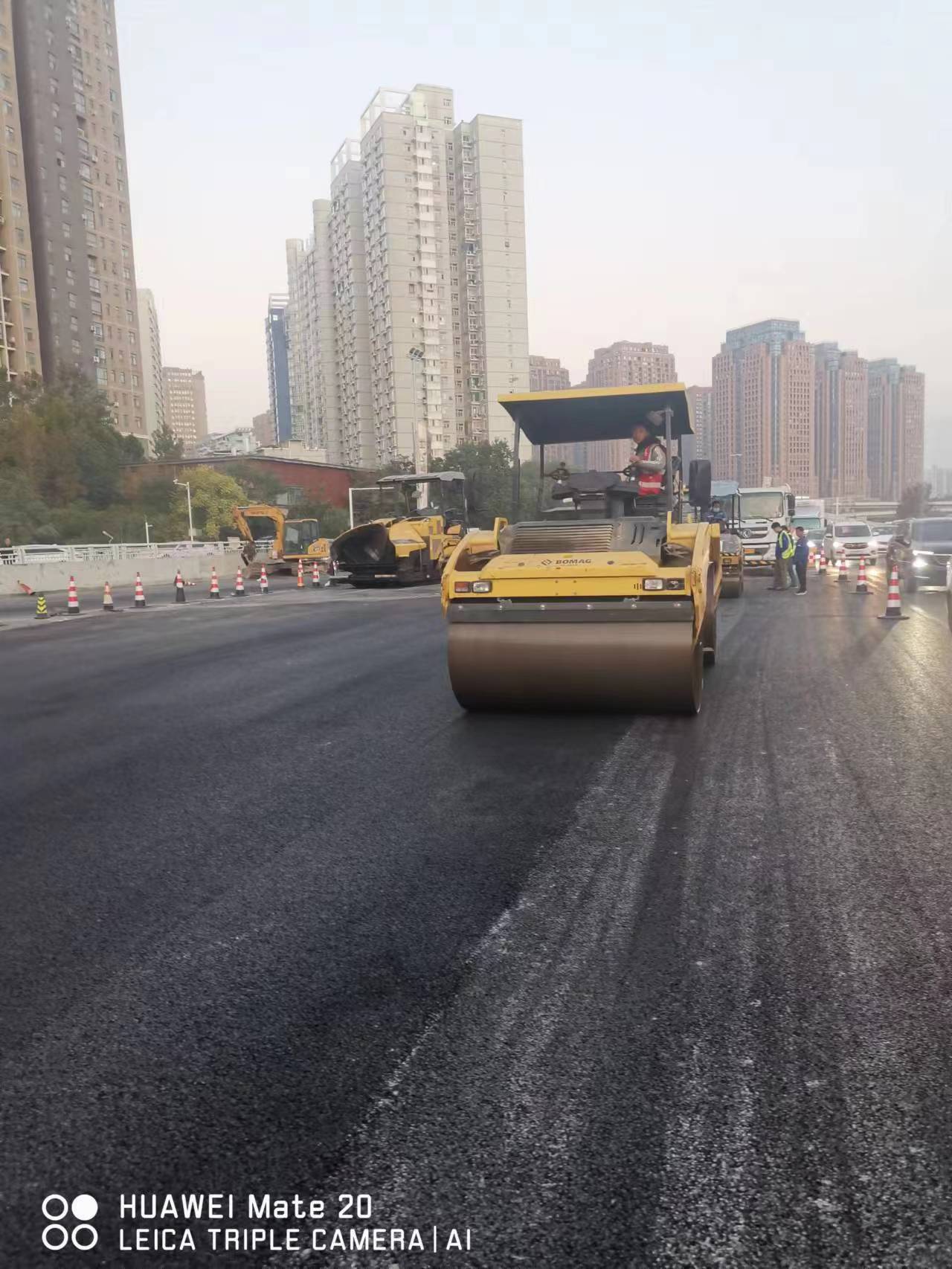

鄭州瀝青路面碾壓
