鄭州瀝青路面對施工材料的要求

1、對骨料的選擇。在對骨料的選擇時，有許多注意事項。由于骨料的選擇范圍相對較為廣泛，可以選擇酸性的，也可以是堿性的，大多情況下可以就地取材，較多運用于熱瀝青面層的骨料都可以適用。級配應按照相關規(guī)范要求，選擇質(zhì)地堅硬、帶有棱角的具有硬度大且耐磨性好的骨料。在對砂石的選擇上，應選用純天然的砂，確保其具有堅硬、干燥、無雜質(zhì)且清潔的砂料，使其含沙量不低于45%，若不能使其含沙量控制在這一范圍內(nèi)，則會使運輸及拌和工作受到影響。在施工中要嚴格做好級配工作，根據(jù)工作量的大小來進行合理分配，在拌和過程中要確保其能夠拌和均勻，否則會造成封層各段外觀的不夠一致，粗細料的配合應嚴格控制，若細料過多，其表面容易出現(xiàn)脆裂；若粗料過多，則會出現(xiàn)與原路面的結合部不牢固，混合料的和易性不好，在攤鋪過程中容易產(chǎn)生離析，影響工程的質(zhì)量。

2、對乳化瀝青的選擇。乳化瀝青的質(zhì)量技術要求的主要控制指標是粘度，乳化瀝青分陰離子型和陽離子型兩種。陰離子型帶有負電荷，而骨料和填料多為堿性材，兩者不易結合，水分完全靠自然蒸發(fā)，破乳的時間較長；陽離子乳化瀝青帶有正電荷，與骨料拌和產(chǎn)生化學變化，水分被擠出，強度形成較快。因此大多稀漿封層都使用陽離子乳化瀝青，我們的實際應用中也采用了陽離子乳化瀝青，并采用了慢裂型乳化瀝青，以利于有充足的時間拌和及攤鋪。嚴格控制乳化瀝青的油水比，瀝青的含量應在55%～60%之間，最佳瀝青用量一般由圖解法求得，如果瀝青含量過低，拌成的混合料含水量不好控制，不能達到要求的油石比。

3、對填料的選擇。工程建設中常用的調(diào)料主要是普通水泥，或者是石灰粉，使用石灰粉之前要做好篩分試驗，要確保大小低于0.07mm的顆粒不低于80%。填料在工程建設中的作用主要有：能夠改善級配，調(diào)節(jié)破乳速度，提升稀漿封層的穩(wěn)定性及早期強度，填料的用量在干骨料中所占的比例不大于3%，在實際工程建設中，有時甚至不摻加填料。

4、對水的選擇。稀漿混合料使用的水為潔凈水，不得使用含有雜質(zhì)或受化學污染的臟水，混合料中的水包括骨料中的水、乳液中的水和外加水，外加水的用量為干骨料的6%～11%，而混合料總的含水量為干骨料的12%～20%之間。

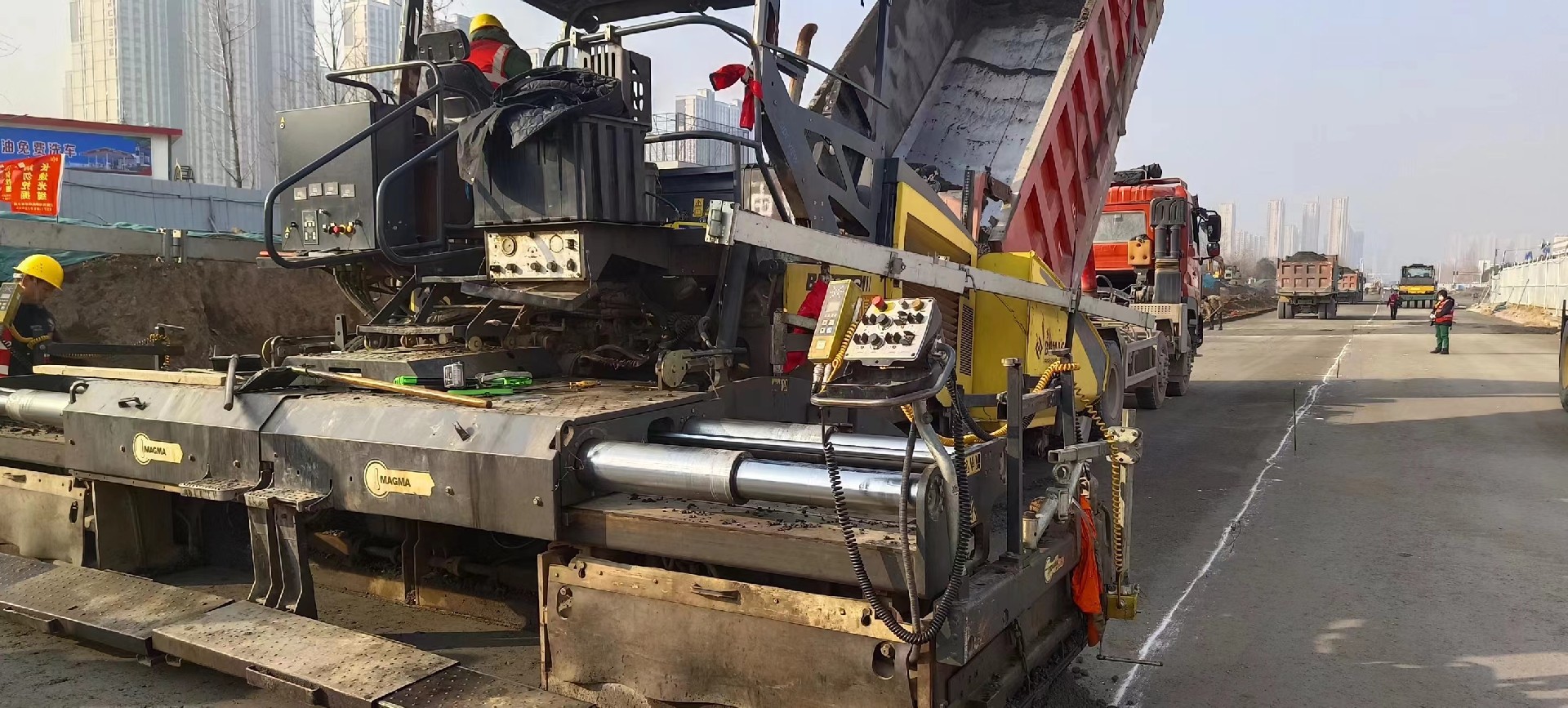

鄭州瀝青路面施工
